Ya habiendo hecho un recuento de los conocidos Ray Tracing (RTM) e Image Source (ISM), pasamos a la descripción de los modelos híbridos. En este post nos enfocaremos en los modelos híbridos para acústica geométrica (AG) donde una modificación del método image source se usa para calcular las reflexiones tempranas y ray tracing calcula el intervalo donde las reflexiones de mayor orden controlan el campo difuso, Con este método los tiempos de cálculo son reducidos considerablemente y se obtienen resultados de una precisión feasible.
COMPATIBILIDAD
Image Source
- Alta resolución temporal. - Cálculo eficiente de reflexiones tempranas.
Ray Tracing
- Rapidez de calculo.
- Scattering.
- Difracción (limitada)
- Geometrías complejas.
Cálculo de reflexiones tempranas
Cada software del mercado (EASE, ODEON o CATT) tiene su propios método de cálculo híbrido, aquí explicaremos el desarrollado por Vorländer que posteriormente sirvió de base para CAESAR[1][2][3].
Lo primero es generar un proceso de ray tracing especular para encontrar un receptor que reciba un rayo y posteriormente hallar la correspondiente fuente virtual la cual debe ser audible. En otras palabras, la fuente emite rayos con Ray Tracing y cuando uno de estos encuentra al receptor, el algoritmo verifica su recorrido por los muros para saber si se le puede conectar con una fuente especular audible y así agregarla en la respuesta al impulso.
El algoritmo mencionado toma nombres distintos dependiendo del software, se le conoce como "cone tracing", "beam tracing" o "pyramid tracing" pero finalmente todos trabajan con la verificación de si las reflexiones especulares son audibles o no, esto se define como Image Source Híbrido.

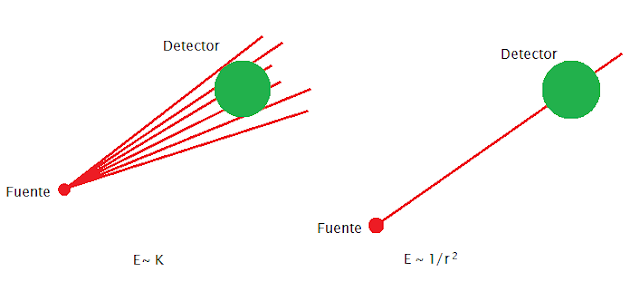

Existe un detalle más a considerar, RTM trabaja con una esfera como detector pero ISM es un punto receptor, por lo tanto, algunas detecciones serán consideradas como reflexión especular a pesar de no haber arribado al centro de la esfera; aquí uno tiene dos opciones: o se ignora el efecto (dependiendo del radio de la esfera) o se realiza una retrospectiva del receptor a la fuente para saber si el rayo en análisis es visible desde el centro del receptor.[1] Fig. 2
Cálculo de la parte difusa
Kutruff estableció en 1995 [4] que un pequeño porcentaje de difusión es suficiente para hacer que una curva de decaimiento sea muy cercana a la curva obtenida en un recinto con paredes que cuentan con alta difusión, por lo tanto la reverberación incluso en recintos con paredes rígidas es dominada por la dispersión luego de pocas reflexiones (3 o 4 orden) (Fig. 2) .
Para empezar el calculo de esta parte un nuevo proceso de ray tracing(estocástico)empieza de inmediato, esta parte del calculo esta basada en la suposición de que debido a la dispersión difusa en las superficies del recinto, no es necesario conocer en detalle cada arribo de las reflexiones. Debido a esto la distribución direccional del sonido incidente en el receptor se asume como aleatoria, lo cual es suficiente para sintetizar el comportamiento espectral y temporal de una manera aceptable, pero sin llegar a tener una gran cantidad de detalles, se toma como ventaja el enmascaramiento propio del sistema auditivo.
Finalmente toda la energía detectada es definida en intervalos del orden de los mili segundos. El resultado es un histograma de energía estática promediada para cada intervalo de tiempo en cada rango de frecuencia.
En las siguientes Figuras se detalla gráficamente las diferencias entre los modelos utilizando como ejemplo el software EASE
En Conclusión, es fácil de apreciar las diferencias y ventajas que traen los método híbrido para el cálculo de salas, cada software desarrolla su propia tecnología y aquí solo hemos tratado de explicar una de las más relevantes. Recomiendo revisar bibliografía para conocer más sobre los otros métodos desarrollados por Dalenbäck [7], Rindel y Christensen [8] y Angelo Farina [9].
